Выбор блока питания для светодиодной ленты

Яркость светодиода зависит от силы тока (измеряемой в амперах), который через него проходит. Однако, силу тока нельзя увеличивать без ограничений, ткристалл перегреется и выйдет из строя.

Именно по этой причине конструкция относительно сложна и дорога в производстве.

Но прогресс не стоит на месте и ежегодно ведущие производители светодиодов добиваются роста светового потока своих светодиодов на 20-30%, что с точки зрения скорости прогресса, весьма впечатляющие цифры.

По силе света светодиоды делятся на три основные группы:
- светодиоды ультравысокой яркости, мощностью от 1W (Ultra-high brightness LEDs) – сотни канделл;
- светодиоды высокой яркости, мощностью до 20 mW (High brightness LEDs) – сотни и тысячи милликанделл;
- светодиоды стандартной яркости (Standard brightness LEDs) – десятки милликанделл.

Яркость свечения светодиодов очень хорошо поддается регулированию или "Димированию" при использовании так называемого метода широтно-импульсной модуляции, для чего необходим специальный управляющий блок, встроенный в лампу. Однако, на сегодняшний день (2013-2014 года) не все продаваемые светодиодные лампы диммируются, что делает их немного дешевле и этот момент надо учитывать при покупке.

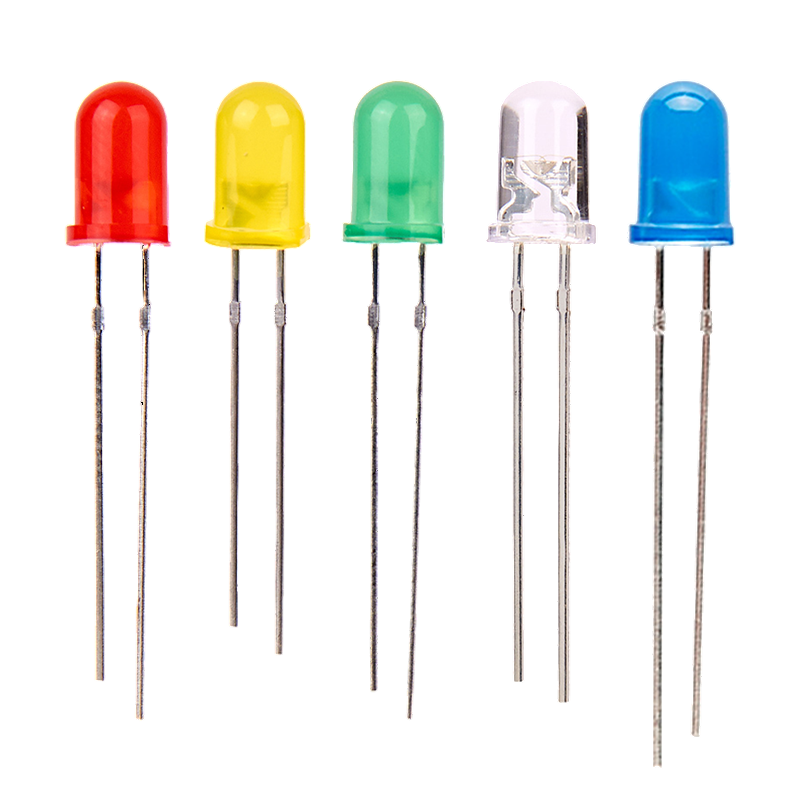

Основные типы светодиодов

Существует два основных типа светодиодов: индикаторные и осветительные.

Индикаторные светодиоды - не яркие, маломощные и оттого дешевые в производстве светодиоды, используемые в качестве световых индикаторов в различных электронных приборах, подсветке дисплеев компьютеров, ЖК-телевизоров, приборных панелей автомобиля и многих других устройств.

Осветительные светодиоды отличаются высокой мощностью и яркостью, что позволяет использовать их в производстве бытовых и промышленных лампах и светильниках.

Светодиод механически прочен и надежен - даже при нынешнем развитии технологий, его срок эксплуатации в системе освещения теоретически может достигать ста тысяч часов, что примерно в 100 раз больше среднего срока эксплуатации обычной лампы накаливания и примерно в 10 раз больше, чем у энергосберегающих (люминесцентных) ламп.

Однако, срок службы светодиода может быть разным и напрямую зависит от типа светодиода, силы подаваемого на него тока, охлаждения кристалла (чипа) светодиода, состава и качества кристалла, компоновки элементов и сборки в целом.

В бытовом смысле, старение светодиода связано в большей степени со снижением его яркости и в меньшей - с изменением цвета видимого излучения. Сам процесс старения начинает быть заметным по истечение нескольких десятков тысяч часов и происходит достаточно медленно, т.е. резкого угасания светодиода не происходит.

Наибольшему старению подвержены как раз белые светодиоды, применяемые в освещении. Как мы уже писали ранее, светодиодов с белым светом пока не изобрели и белый свет получается за счет наложения структуры кристаллов, на которую нанесен люминофор (специальный состав). При этом люминофор ухудшает тепловые характеристики светодиода и срок его службы сокращается. Тем не менее, на сегодняшний день, светодиодные лампы по заявлениям ведущих производителей будут работать без ухудшения своих характеристик от 30 до 50 тысяч часов, что при их непрерывной работе составляет минимум 3,5 года.

Если учесть, что по статистике лампа включена не более 3-х часов в сутки, то этот срок увеличивается минимум до 30 лет! Такие цифры впечатляют!

Сфера применения светодиодов. Перспективы развития.

Сферу применения светодиодов в качестве источников света можно описать одним словом - повсеместно

Все крупные Компании переводят освещение своих производственных и офисных помещений на светодиодное. Те, кто пока не делает - планируют это сделать в самое ближайшее время и ждут еще большего снижения цен. Основных причин такого массового перехода две: экономический эффект и безвредность для человека и экологии планеты в целом.

По мнению большинства специалистов отрасли, стоимость светодиодных ламп, как бытовых, так и специальных будет снижаться и весьма сильно. По разным оценкам, от 10 до 20% в год в течение последующих нескольких лет. Ежегодно, световой поток самого производительного светодиода каждого из мировых брэндов возрастает на 20-30%.

Светодиодная лампа абсолютно безопасна для использования в жилых и рабочих помещениях. В отличие от ламп накаливания и люминесцентных ("энергосберегающих") ламп, она не содержит стекло (за редким исключением) и опасные вещества, такие как ртуть и свинец. Лампа не наносит вреда экологии и не требует специальной утилизации.

В наше время это особенно важно: экологические требования всех развитых стран постоянно меняются в сторону уменьшения вреда здоровью людей и экосистеме планеты в целом. При этом всячески стимулируется развитие технологий энергосбережения. В подавляющем большинстве стран Евросоюза и в США продажа ламп накаливания уже запрещена, а продажи люминесцентных ламп стремительно снижаются. На этом фоне "светлое" будущее систем освещения на основе светодиодов видится весьма отчетливо.

Лампы накаливания и галогенные лампы уходят в прошлое. Объемы производства падают в разы год от года. Причины победного шествия светодиодных технологий настолько очевидны, что не возникает ни малейшего сомнения, что другие типы ламп скоро просто вымрут или останутся в узких сегментах рынка.

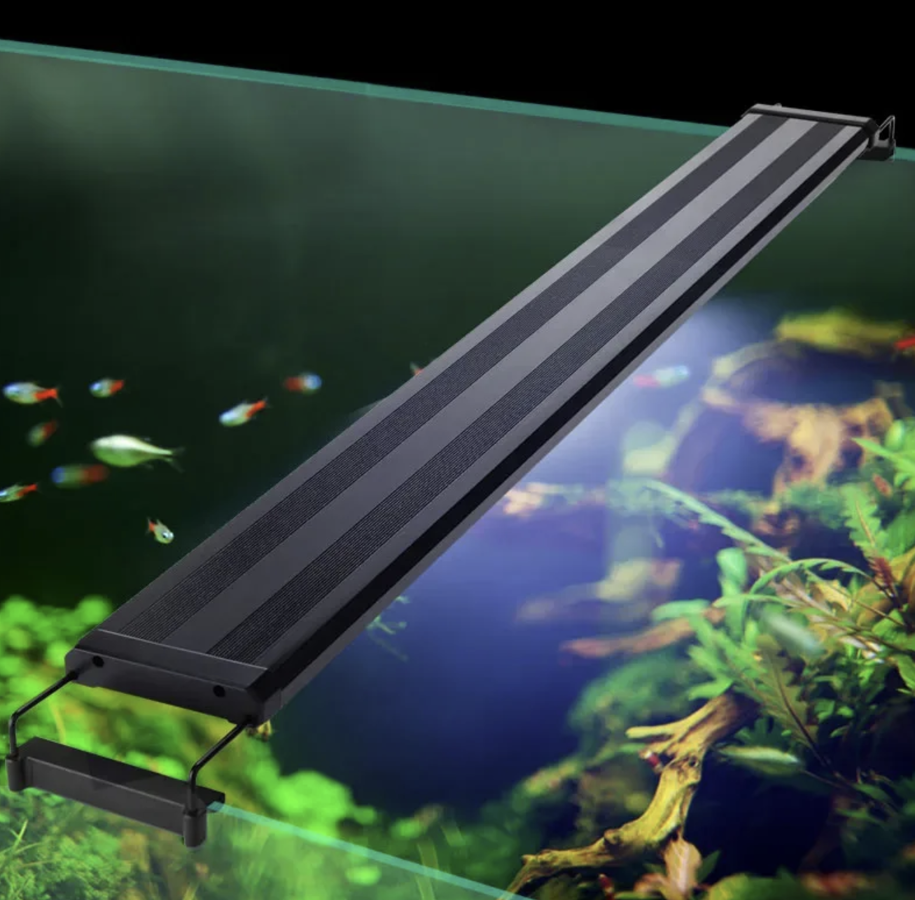

Для освещения аквариумов (а так же террариумов) ставят обычные люминесцентные лампы дневного света.

Они выдают только один цвет и их интенсивность освещения нельзя регулировать. В добавок они ещё и содержат в себе опасное для здоровья вещество ртуть. Однако, если использовать новые светодиодные ленты, то у аквариумного освещения появляются дополнительные возможности, а именно:
1 освещение имеет большую экономность по электроэнергии;
2 наличие многоцветности;
3 возможность регулировать яркость освещения;
4 так же имеется многорежимность, то есть можно задавать различные варианты мигания светодиодных ламп в ленте, переливания цветов и т.д.;
5 наличие дистанционного управления освещения (есть пульт управления).

Каким образом светодиодную ленту установить в аквариум? Очень просто. Для начала рассмотрим (для тех кто не в курсе) что собой представляет эта самая светодиодная лента. Это моток гибкой ленты, на которой содержаться светодиодные элементы.

Обычно она продаётся в виде мотка длиной 5 метров. В комплекте к этой ленте ещё прилагается понижающий блок питания на 12 вольт различной мощности (в зависимости от длины используемой ленты, что напрямую влияет на потребляемый ток), блок управления и дистанционный пульт.

Сборка данной светодиодной осветительной системы достаточно проста. В блок управления вставляется штекер блока питания, а к его выводам подключается сама светодиодная лента.

После подключения электропитания лента сразу начинает работать. Берём пуль и задаём нужный цвет и режим освещения.

Теперь разберём, как эту ленту установить в аквариум. Нам понадобится пластиковый (можно и металлический) каркас, уже готовый или самодельный и пластиковая труба, ну и сам комплект светодиодной ленты.

Для самодельной основы светильника берётся пластиковой каркасной подходящей формы (как на фото) и вырезается нужная длина.

Пластиковая труба — это основная направляющая, на которую будем навивать светодиодную ленту. Также берётся труба нужного диаметра (примерно 3 см) и отрезается необходимая длина. Ещё понадобиться два небольших отрезка трубы чуть большего диаметра (что бы основная входила во внутрь этих отрезков, это отрезки для крепежа).

Далее крепёжные отрезки большей трубы приклееваються к боковым частям основного каркаса осветительной ламы.

После сборки вышеописанных пластиковых частей у лампы будет примерно следующий вид.

Для создания осветительной лампы на основную пластиковую трубу навивается светодиодная лента, концы которой можно зафиксировать обычной изолентой.

Вот мы и получили с Вами светильник для аквариума из светодиодной ленты. Блок управления можно закрепить в любом подходящем месте на корпусе светильника (лучше с внутренней стороны). После полной сборки нашей осветительной системы она приобретёт примерно следующий вид.

После включения светодиодной ленты и управления цветами и яркостью освещения аквариума вы будете приятно удивлены, какой красотой начнёт светиться Ваш аквариум. Это действительно будет красиво. Думаю общая задумка данного варианта освещения аквариума ясна, и при желании возможны свои монтажные «выкрутасы». Делайте, пробуйте, наслаждайтесь результатом!

Источник http://lednews.lighting/

Все любят украшать дом фонариками на рождество и новый год. Такие элементы интерьера придают комнате чувство теплоты и уюта.

И никогда не будет лишним добавить в праздник еще немного приятного теплого света. Для этого был придуман один довольно простой, но эффективный способ. Возможно, это самый быстрый и простой способ создания своими руками гирлянды из светодиодов. Суть его в том, чтобы превратить обычные белые шарики для пинг-понга в занятную праздничную гирлянду.

Вообще можно использовать и цветные шарики, или же специально раскрасить их на свое усмотрение и вкус, однако и просто белые шары, будучи подсвечены диодами, имеют свой особенный шарм и красоту.

что нам необходимо!- фонарики на светодиодах или светодиодная цепь- Шарики для пинг-понга- Острый нож

План действий :-Используя нож, аккуратно вырезаем небольшой крестообразный надрез на шарике -Проталкиваем фонарики через этот надрез в форме креста -Неспешно повторяем все эти действия, до тех пор, пока не достигнем нужного результата

Теперь у нас имеется абсолютно эксклюзивная и оригинальная праздничная гирлянда. Она станет замечательным предметом интерьера и будет радовать глаз вам и вашим гостям. Теперь можно при желании разукрасить красками или фломастерами, можно оформить ее в каком угодно стиле. Необходимое количество шариков для пинг-понга можно заказать в интернете, их цена совсем незначительна. Вместо уже готовой новогодней гирлянды можно купить светодиодную цепь или же использовать самодельную, ее очень легко изготовить.

Для этого вам всего лишь потребуется кабель, светодиоды на ваш выбор и блок питания.

Правильным образом собрав это все вы получите аналог готовой новогодней гирлянды.

Boro Hotel является последним проектом выполненным в Нью-Йорке архитектурной компанией Grzywinski + Pons, которая официально открывает свой офис в этом городе наступающей осенью.Новый оригинальный дизайн отеля сохраняет детали нетронутой конструкции шлакобетона, который является первоначальной основой здания. В то же время предлагая успокаивающий, минималистский интерьер, который все еще является актуальным. Гостиная отеля приветствует гостей, где есть общий стол для самостоятельной регистрации заезда. 50 оттенков серого в интерьере гостиной и прочих комнат удачно сочетаются с грубыми бетонными сваями и плитами, открытыми взору то тут то там. Бледный, оцарапанный вручную дубовый пол, привносит элемент естественности в общие помещения с современной мебелью. Общее впечатление дополняет великолепная большая люстра серого цвета посреди гостиной, и небольшие аналогичного типа дополнительные светильники.Простой, приятный интерьер веет теплотой и комфортом, несмотря на некую небрежность оформления присутствующую согласно стилистике.

источник http://lednews.lighting/

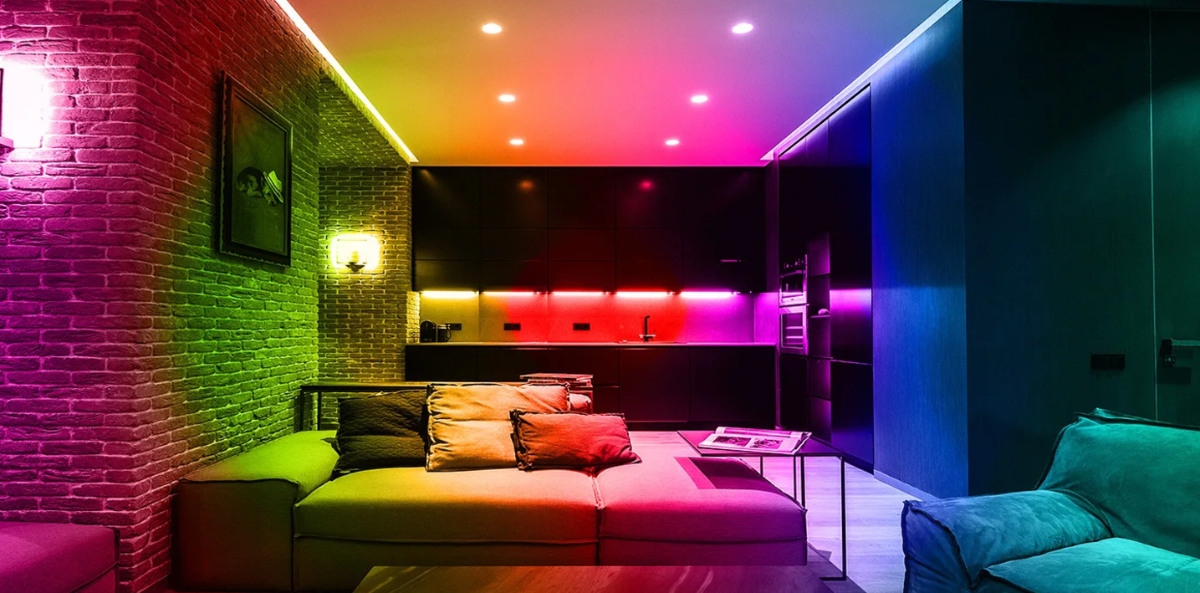

• Простота монтажа. Многие ленты имеют на обратной стороне двухсторонний скотч, что позволяет ее легко крепить практически на любые поверхности.
• Невысокая цена. По отношению световой поток/стоимость светодиодная лента имеет один из самых высоких показателей. Поэтому светодиодная лента один из самых дешевых источников света на основе светодиодов.
• Надёжность светодиодов. По сравнения с традиционными лампами накаливания и люминесцентными лампами, светодиоды имеет бо́льший срок службы.
• Неограниченный потенциал в увеличении светового потока по сравнению с точечными источниками, совместимыми со старой арматурой. Нет опасности перегрева элементов - световой поток пропорционален длине ленты.
• Возможность реализации оригинальных дизайнерских решений.

В сравнении с обычными лампами накаливания, а также люминесцентными лампами светодиоды обладают многими преимуществами:

1. Экономично используют энергию по сравнению с предшествующими поколениями электрических источников света — дуговых, накальных и газоразрядных. Так, световая отдача светодиодных систем уличного освещения с резонансным источником питания достигает 120люменов на ватт, что сравнимо с отдачей натриевых газоразрядных ламп — 150—220 люмен на ватт. Люминесцентные лампы имеют световую отдачу 60-100 люмен на ватт, а лампы накаливания — 10-24 люмен на ватт (включая галогенные).
2. При оптимальной схемотехнике источников питания и применении качественных компонентов средний срок службы светодиодных систем освещения может быть доведён до 100 тысяч часов, что в 50-200 раз больше по сравнению с массовыми лампами накаливания и в 4-16 раз больше, чем у большинства люминесцентных ламп. Большой срок службы в некоторых применениях играет решающую роль. Так экономия на обслуживании и замене ламп в уличных светильниках зачастую превышает экономию на электроэнергии.
3. Возможность получать различные спектральные характеристики без применения светофильтров (как в случае ламп накаливания).
4. Безопасность использования.
5. Малые размеры.
6. Высокая прочность.
7. Отсутствие ртутных паров (в отличие от газоразрядных люминесцентных ламп и других приборов), что исключает отравление ртутью при переработке и при эксплуатации.
8. Малое ультрафиолетовое и инфракрасное излучение.
9. Незначительное тепловыделение (для маломощных устройств).
10. Устойчивость к вандализму.

Среди производителей именно светодиодные источники света считаются наиболее функционально-перспективным направлением как с точки зрения энергоэффективности, так и затратности и практического применения. В основном применяются приборы на белых светодиодах.

Светодиодные ленты производятся с использованием SMD и DIP технологий.

Цифры в обозначении означают размер чипа кристалла в десятых

долях миллиметра. (SMD 3528 - размер 3,5 мм. на 2,8 мм.)

В зависимости от типа светодиодов ленты разделяются по величине светового потока (количеству светодиодов) и цвету свечения.

Бывают ленты с монохромным свечением (красного, зелёного, синего, жёлтого, белого цвета) и цветные (с возможностью создания практически любого оттенка, RGB).Так же как и светодиоды с белым цветом, светодиодные ленты бывают различной цветовой температуры - от 2500К до 7500К

В конструкции цветной ленты используются цветные светодиоды, которые фактически представляют собой размещённые на одной основе светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.

Первая цифра — защита от проникновения посторонних предметов.

Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:

• людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
• оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.

Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения жидкости.

Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.

Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.

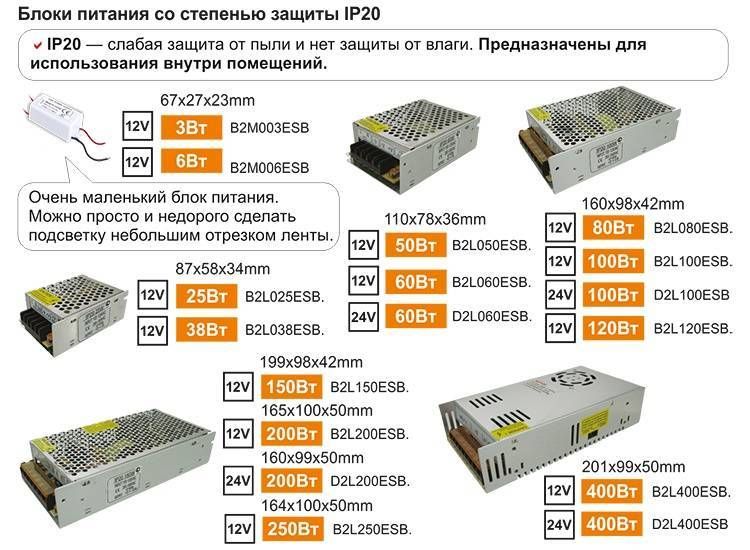

Ниже приведено описание того, как рассчитать светодиодную ленту и подобрать соответствующие по мощности блоки питания и контроллеры управления.

Прежде чем подобрать светодиодную ленту, требуется рассчитать ее длину. При этом важно понимать, что лента часто устанавливается не только прямо, но и изгибается, поэтому понадобится большая длина. Таким образом, Вам необходимо рассчитать ее со всеми ее изгибами. Для этого просто важно проложить траекторию, по которой пойдет светодиодная лента, тогда монтаж пройдет легко.

Необходимо рассчитать общую мощность светодиодной ленты. Зная потребляемую мощность одного метра ленты, ее необходимо помножить на общее количество метров - полученное число будет общей мощностью светодиодной ленты. Ориентируясь на рассчет, а также на напряжение (12 или 24 вольт) вы подбираете блок питания (обязательно не забудьте про дополнительный запас по мощности 10-20%).

Если необходимо управлять яркостью одноцветной ленты, то в таком случае необходим диммер. Если вы используете многоцветную ленту (RGB), тогда для управления цветностью необходим RGB контроллер. Бывают случаи, когда мощности диммера и контроллера не достаточно, в таком случае необходим усилитель мощности.
